Marteau fond de trou hydraulique Rock



Le marteau fond de trou hydraulique est un outil de forage spécialisé utilisé dans diverses industries, principalement dans l'exploitation minière, la construction et l'exploration. Il offre plusieurs avantages par rapport aux autres méthodes de forage et marteaux. Voici quelques avantages des marteaux fond de trou hydrauliques :



Forage efficace : Les marteaux DTH hydrauliques sont connus pour leur grande efficacité de forage. Ils utilisent une combinaison d'air à haute pression et d'énergie mécanique pour marteler et briser rapidement la formation rocheuse. Ce transfert d'énergie efficace permet des taux de pénétration plus rapides par rapport aux autres méthodes de forage.



Forage de trous profonds : les marteaux DTH sont conçus pour les applications de forage de trous profonds. Ils peuvent atteindre des profondeurs importantes tout en maintenant la précision et la productivité du forage. Cela les rend adaptés à des tâches telles que le forage géotechnique, le forage de puits d'eau et l'exploration minière.



Polyvalence : les marteaux DTH hydrauliques sont compatibles avec diverses plates-formes de forage, y compris les plates-formes montées sur chenilles, montées sur camion et montées sur excavatrice hydraulique. Cette polyvalence leur permet d'être utilisés sur différents terrains et environnements.

Rectitude supérieure des trous : les marteaux DTH offrent une excellente rectitude des trous, ce qui signifie qu'ils peuvent percer des trous précis et précis. Ceci est important dans des applications telles que le dynamitage, où un alignement précis des trous est nécessaire pour une fragmentation efficace de la roche.



Déviation réduite : par rapport à d'autres méthodes de forage, les marteaux hydrauliques DTH pour roche subissent une déviation réduite pendant le forage. Cela minimise les risques de rencontrer des complications de forage ou de rencontrer des formations géologiques inattendues.



Coûts d'exploitation réduits : les marteaux DTH ont des coûts d'exploitation relativement inférieurs en raison de leur efficacité et de leur productivité. Ils peuvent effectuer des tâches de forage en moins de temps, nécessitant moins de consommables et des coûts de maintenance réduits.



Sécurité améliorée : les marteaux fond de trou hydrauliques offrent des fonctions de sécurité améliorées, telles que des systèmes de décompression et des verrouillages de sécurité, pour prévenir les accidents et protéger les opérateurs pendant les opérations de forage.



Respectueux de l'environnement : les marteaux DTH produisent moins de vibrations et de bruit que les autres méthodes de forage, ce qui entraîne moins de perturbations dans l'environnement et un impact réduit sur les structures voisines.



Dans l'ensemble, les avantages des marteaux fond de trou hydrauliques en font un choix populaire pour diverses applications de forage, offrant des solutions de forage efficaces, précises et rentables.



Le démontage d'un marteau fond de trou hydraulique pour roche nécessite une manipulation soigneuse et une connaissance du modèle spécifique avec lequel vous travaillez. Bien que je puisse fournir des conseils généraux, il est important de se référer aux instructions et aux directives du fabricant pour votre modèle de marteau spécifique. Voici quelques étapes que vous pouvez suivre :



Précautions de sécurité : avant de commencer le processus de démontage, assurez-vous que vous disposez d'un équipement de sécurité approprié, y compris des gants, des lunettes de protection et des outils appropriés. Assurez-vous que le marteau est dépressurisé et déconnecté de toute source d'alimentation.



Référencez le manuel : Procurez-vous le manuel du fabricant ou la documentation technique de votre marteau fond de trou hydraulique. Il fournira des instructions spécifiques, des diagrammes et des noms de pièces, vous aidant à mieux comprendre le processus de démontage.



Préparez un espace de travail propre : Trouvez un endroit propre et organisé où vous pourrez démonter le marteau. Disposez un chiffon propre ou un plateau pour organiser les petites pièces et les empêcher de rouler.



Identifiez et retirez les boulons de retenue : La plupart des marteaux fond de trou hydrauliques ont une tête avant et arrière. Localisez et retirez les boulons de fixation qui fixent les têtes avant et arrière ensemble. Reportez-vous au manuel pour connaître le nombre exact et l'emplacement de ces boulons.



Séparez les têtes avant et arrière : Une fois les boulons de fixation retirés, séparez soigneusement les têtes avant et arrière. Ils peuvent être reliés par des fils, alors dévissez-les doucement. S'ils sont solidement fixés, vous aurez peut-être besoin d'un outil spécialisé comme une clé à marteau ou une clé à sangle pour vous aider à séparer les têtes.



Retirez le piston : À l'intérieur du marteau, vous trouverez un piston. Selon la conception, il peut être fixé par des boulons supplémentaires ou une goupille de retenue. Reportez-vous au manuel pour la méthode spécifique pour retirer le piston.



Démonter les composants restants : Après avoir retiré le piston, continuez à démonter les composants restants, tels que le mandrin, les manchons d'usure, les joints toriques et d'autres pièces. Suivez les instructions du manuel pour vous assurer de les démonter correctement et d'éviter d'endommager les pièces.



Inspectez et nettoyez : Lorsque vous démontez le marteau fond de trou hydraulique, inspectez soigneusement chaque composant pour détecter tout signe d'usure, de dommage ou d'accumulation. Nettoyez les pièces à l'aide d'une solution de nettoyage appropriée et retirez tous les débris ou contaminants susceptibles d'affecter les performances du marteau.



Remplacer les pièces usées ou endommagées : Si vous identifiez des pièces usées ou endommagées lors de l'inspection, consultez les directives du fabricant pour les pièces de rechange et procurez-vous les pièces de rechange nécessaires. Installez les nouvelles pièces en suivant l'ordre inverse du démontage.



Remontage : Une fois que vous avez nettoyé ou remplacé les composants nécessaires, suivez les instructions du fabricant pour remonter le marteau hydraulique DTH. Assurez-vous que toutes les pièces sont bien serrées et correctement alignées.



N'oubliez pas que ce guide général peut ne pas couvrir toutes les étapes et considérations spécifiques à votre modèle particulier de marteau fond de trou hydraulique. Consultez toujours les instructions et les directives du fabricant pour le processus de démontage le plus précis et le plus sûr.

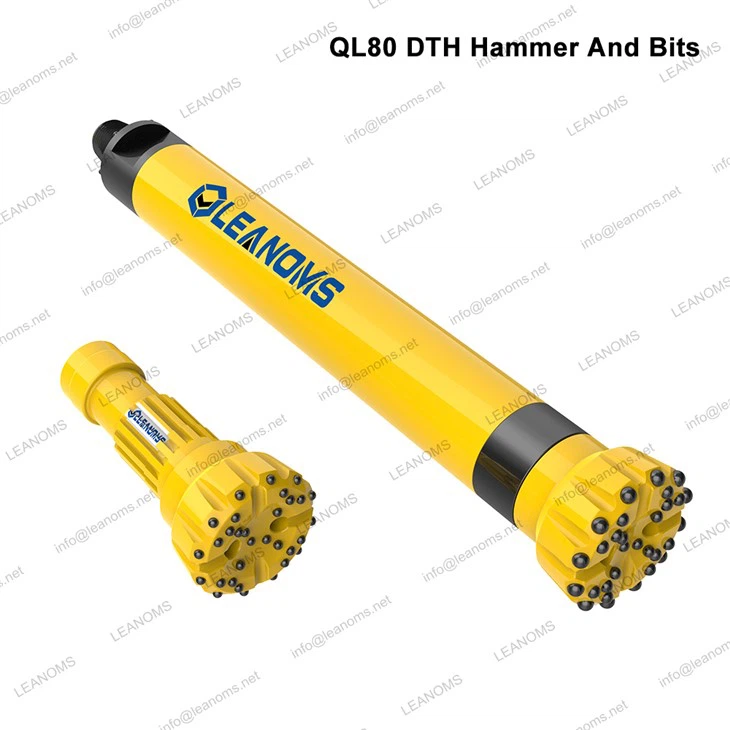

Paramètres techniques des marteaux QL80 DTH



Tige de mèche	QL80
Gamme de trous	Φ195-254 mm
Fil de connexion	API 4 1/2" Reg
Pression de travail	10-25Barre / 1-2.5Mpa
Vitesse recommandée	20-45tr/min
Force de traction recommandée	19KN
Longueur	1471mm
Lester	203Kg

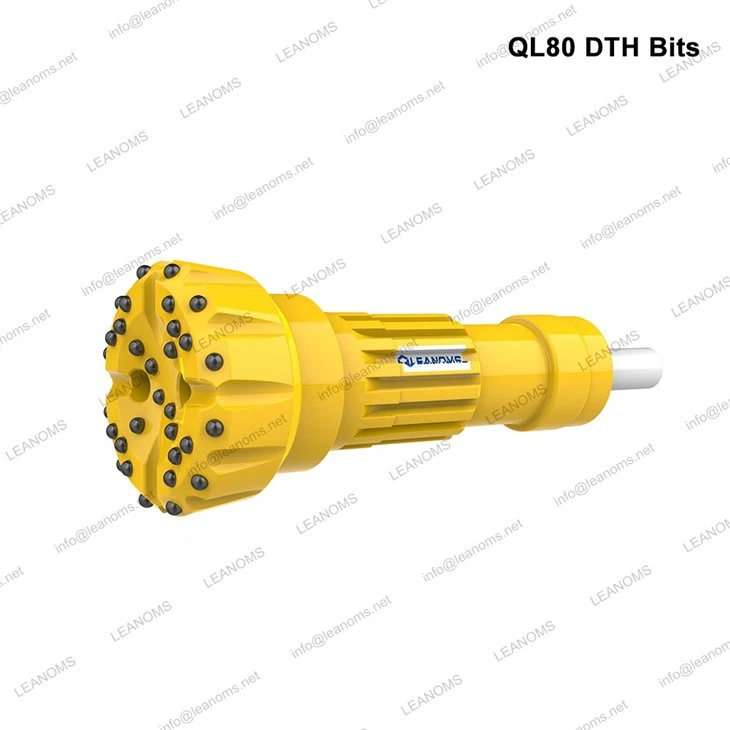

Paramètres techniques des bits QL80 DTH

Diamètre		Boutons de jauge	Boutons avant				Poids (kg)	Numéro d'article
millimètre	Pouce		Visage plat	Visage convexe	Visage concave	Type de visage
203	8	Φ18*10	Φ18*8	/	Φ16*5	Visage concave	50.1	LN-QL80-203CC
216	8 1/2	Φ18*10	Φ18*8	/	Φ16*6	Visage concave	54.3	LN-QL80-216CC
219	8 5/8	Φ18*10	Φ18*8	/	Φ16*6	Visage concave	54.8	LN-QL80-219CC
229	9	Φ18*12	Φ16*12	/	Φ16*7	Visage concave	56.4	LN-QL80-229CC
235	9 1/4	Φ18*12	Φ16*12	/	Φ16*7	Visage concave	57.4	LN-QL80-235CC
245	9 5/8	Φ19*12	Φ16*12	/	Φ16*8	Visage concave	61.5	LN-QL80-245CC
